Spurplatten herstellen Spurplatte2.jpg
Spurplatte2.jpgmal abgesehen davon, dass die zeichnung nicht normgerecht bemaßt ist sollte das so funktionieren
mit dem kleinen radius aussen ist etwas schwierig, aber ich verstehe was du damit bezwecken willst

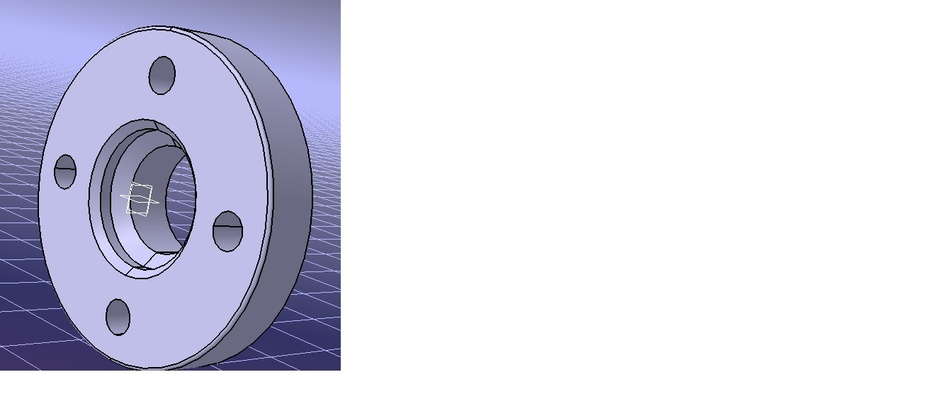

ich erstell dir das mal eben mit catia
/edit: wie du siehst, ist das wohl nicht die beste lösung die man konstruieren kann.
habe alle maße die in deiner zeichnung angegeben sind berücksichtigt vom prinzip funktioniert das sicher (bis evtl auf die radien am rand und evtl die fasen). wenn man sich aber die mühe macht und selber spurplatten herstellt, sollten die mMn doch etwas besser durchdacht sein
